フィルム表面への高精度、
高精細な形状付与が可能

微細金型を用いてフィルムへの熱インプリント加工を承ります。少量のサンプルテスト加工、お客様のご要望に応じた形状、材料の提案もさせていただきます。

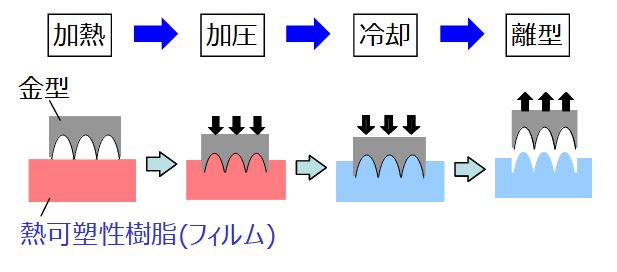

熱インプリントとは

フィルム表面への高精度、高精細な形状付与を可能とする技術です。

熱インプリント受託加工④

熱インプリント受託加工⑤

〈RtoR熱インプリント受託加工装置〉

  • 熱インプリント受託加工⑦
    平版インプリント装置

特長

独自の高速加熱冷却システムやフィルム剥離機構により、高スループットを間欠/連続で成形可能です。
また、モスアイ構造・高アスペクト比・離散配置・両面成形など各種パターン成形も可能です。

用途

・ディスプレイ分野:導光板・光学シートなど
・半導体分野:微細配線形成など
・医療分野:マイクロ流路、マイクロニードル、マイクロウェルプレートなど

サンプル例

  • 熱インプリント受託加工⑧
    • ・光取出し効率向上
    • ・ディスプレイ用反射防止
    • ・細胞、バイオチップ
  • 熱インプリント受託加工⑨
    • ・マイクロルーバー
    • ・マイクロ流路
  • 熱インプリント受託加工⑩
    • ・薄型導光フィルム
    • ・輝度向上
  • 熱インプリント受託加工⑪
    • ・マイクロウェルプレート

金型形状とフィルム形状

  • 熱インプリント受託加工⑫
    金型形状
  • 熱インプリント受託加工⑬
    成形フィルム形状

応用例

マスター金型やSi版、フィルムモールドから熱インプリントによって高精度に樹脂レプリカを作製し、金型の複製を取ることも可能です。

反転電鋳

熱インプリント受託加工⑭

複製電鋳

熱インプリント受託加工⑮

サンプルテストの流れ

①金型ご支給または金型製作
②成形条件出し
③試作成形
④SEM、レーザ顕微鏡等による形状評価
⑤サンプル・簡易レポート納品

成形
サイズ
最大 300x300 ( mm )
※サイズについては別途ご相談ください。
納期 ご要望に応じて調整可能です。
金型 お打ち合わせに応じて金形製作もしくは、お客様お持ちのインプリント用金型、樹脂モールド含め対応可能です。
対応材料 熱可塑性樹脂(COP、PC、PMMA、COC、PE、CPP、PUなど)
※熱硬化性樹脂も対応可能(別途ご相談)

加工例等

  • ナノサイズ構造
  • 高アスペクト溝
  • 離散配置パターン
  • 高アスペクト格子リブ構造
  • 微細カップ
  • 超微細カップ

V カット LCD 導光板(シート) プリズムシート フレネルレンズ

錐形状 再帰反射シート  拡散シート

台形断面

レンチキュラー  レンチキュラーレンズ   拡散シート

当社のご紹介

東レ・プレシジョンは超精密微細加工技術のパイオニアです。

1955年の創業以来、合成繊維製造のキーテクノロジーである紡糸用口金を製造し、日本はもちろん世界の合繊業界の発展に貢献して参りました。
この間に培ってきた精密微細加工技術の経験とノウハウは、現在では半導体、計測・検査、航空・宇宙、医療機器など、様々な産業分野に広く活かされています。
